SALD-7500nano
Analyseur de taille de nanoparticules
Structure du système

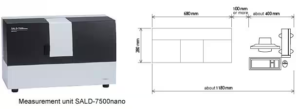

Un analyseur de taille de nanoparticules évolué pour une évaluation précise des nanoparticules Unité principale (unité de mesure): SALD-7500nano
- Laser violet à semi-conducteur (longueur d’onde: 405 nm) est utilisée comme source lumineuse. L’entretien, tel que le remplacement du gaz, n’est pas nécessaire.
- Le détecteur comprend 78 éléments à l’avant, un élément sur le côté et 5 éléments à l’arrière, soit un total de 84 éléments. En outre, tous les détecteurs sont équipés de récepteurs de lumière à haute sensibilité qui prennent en charge les longueurs d’onde des lasers à semi-conducteurs violets.
- Les parties fixes de la cuve et du support de cuve peuvent être retirées à l’avant de l’appareil à l’aide d’un mécanisme à glissière. Cela facilite le montage et le remplacement des cellules, ainsi que la maintenance.
- Le logiciel WingSALD ll est fourni en standard. Il offre un traitement polyvalent des données et un fonctionnement simple et rapide pour répondre à tous les besoins et à toutes les exigences de traitement.
L’ajout d’unités optionnelles au SALD-7500nano permet de concevoir une large gamme de systèmes.

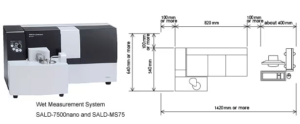

La cellule de traitement par lots et le système de mesure des échantillons à haute concentration peuvent être réglés dans l’unité de mesure. Système de mesure de petits volumes (SALD-7500nano et SALD-BC75) Système de mesure d’échantillons à haute concentration (SALD-7500nano et SALD-HC75) Système de mesure des ultra petits volumes (SALD-7500nano et SALD-HC75 et “Glass Slides with Indentation”)
Mesures faciles sous le contrôle d’un PC</strong >

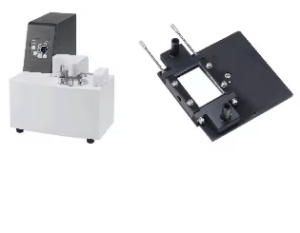

Échantillonneur SALD-MS75
- Des groupes de particules sont dispersés dans un milieu liquide et mesurés lorsqu’ils circulent entre la cellule d’écoulement, placée dans l’unité de mesure, et un bain de dispersion dans l’échantillonneur.
- Le bain de dispersion comprend un agitateur et un sonificateur à ultrasons. Une pompe achemine la suspension dispersée vers la cellule d’écoulement.
- La pompe est spécialement conçue pour assurer la circulation du liquide et des particules. Une bille inoxydable de 2 mm circule et il est possible de la mesurer.
- Il peut être contrôlé à partir d’un PC.
- La plupart des solvants organiques peuvent être utilisés comme supports de dispersion.
Unité d’échantillonnage SALD-MS75 Résistance aux solvants
Note1 Résistance aux solvants des matériaux utilisés dans les passages de
SALD-MS75. Les valeurs de résistance aux solvants sont représentatives et
ne sont pas certifiées.
Note2 Uniquement applicable à la pompe à liquide.
Non applicable à la pompe d’alimentation en liquide. Note3 Les instruments
de nettoyage par ultrasons sont nécessaires pour la mesure de
l’échantillon de référence.
Données de mesure
Idéal pour les mesures avec de faibles quantités de solvant organique

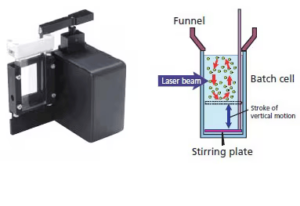

Cellule de traitement en discontinu SALD-BC75
- La mesure est possible avec une petite quantité d’échantillon (c’est-à-dire., particules mesurées) et le milieu liquide (c’est-à-dire., milieu de dispersion).
- La capacité de la cellule discontinue n’est que de 7cm3 et le traitement des déchets de la suspension peut donc être effectué avec des quantités relativement faibles.
- Les mouvements verticaux de la plaque d’agitation empêchent la sédimentation des particules.
- L’entonnoir réduit le risque de renversement de l’échantillon.
- Un entonnoir en résine de tétrafluoroéthylène est prévu pour réduire le risque que la suspension ne se retrouve sur les mains de l’utilisateur. Il empêche également la surface des cellules de se salir.
Données de mesure
Échantillons de mesure sans dilution
Système de mesure d’échantillons à haute concentration: SALD-HC75
- Les échantillons à forte concentration peuvent être mesurés par la méthode de diffraction laser.
- La mesure est possible en tenant simplement les particules de l’échantillon à haute concentration à mesurer entre deux lames de verre.
- Les échantillons dont la distribution granulométrique serait modifiée par la dilution peuvent être mesurés dans leur état d’origine ou avec le niveau de dilution minimal requis, et une image fidèle de l’objet à mesurer peut être obtenue.
- Les crèmes commerciales pour les mains, les crèmes pour le visage et les rinçages peuvent être mesurés sans aucun prétraitement.
Si une cellule de détection standard ou une cellule discontinue est utilisée pour mesurer un échantillon à forte concentration, la grande longueur du trajet optique entraîne une diffusion multiple, ce qui rend difficile l’obtention de mesures précises. Avec ce système, il est toutefois possible de maintenir les particules de l’échantillon à haute concentration entre deux lames de verre, ce qui raccourcit la longueur des trajets optiques, évite les effets négatifs de la diffusion multiple et permet de réaliser des mesures précises.
Plaques d’échantillon en verre (verre avec indentation) (Option)
Efficace pour mesurer des échantillons avec des concentrations relativement faibles, ou des échantillons coûteux qui ne peuvent être utilisés qu’en petites quantités.
Données de mesure
SALD-7500nano
Spécifications générales
| Principe de mesure | Méthode de diffraction laser |
| Plage de mesure |
Avec échantillonneur : 7 nm (0,007 μm) à 800 μm Avec cellule pour mesures discontinues : 7 nm (0,007 μm) à 400 μm Avec unité pour échantillons à haute concentration : 30 nm (0,03 μm) à 280 μm |
Note 1 : La plage de mesure varie en fonction de la forme, etc., des particules.
SALD-7500nano
Unité de mesure
| Source lumineuse | Laser semi-conducteur (longueur d’onde : 405 nm) |
| Détecteur de lumière | Éléments détecteurs pour laser semi-conducteur violet Total de 84 éléments (78 avant, 1 latéral, 5 arrière) |
| Conformité du système | Produit laser de classe 1, conforme CE |
| Alimentation électrique requise | AC 100 V ±10 %, 1 A, 50/60 Hz |
| Dimensions et poids | Environ L680 × P280 × H430 mm, environ 32 kg |
| Environnement de fonctionnement | Température : 10 à 30 °C, Humidité : 20 à 80 % (sans condensation) |
Note 2 : Échantillon de référence et câble USB (2 m) fournis en standard.
Note 3 : Des instruments de nettoyage par ultrasons sont nécessaires pour la
mesure de l’échantillon de référence.
SALD-MS75
Échantillonneur
| Bain de dispersion | Capacité : 100 / 200 / 300 mL |
| Sonicateur | Fréquence : environ 32 kHz, puissance : environ 40 W |
| Pompe à liquide | Pompe radiale, débit maximum : 2000 cm³/min |
| Matériau de la pompe à liquide | Acier inoxydable (SUS 304, SUS 316), tétrafluoroéthylène (PTFE), perfluoroélastomère (FEP) |
| Pompe d’alimentation en liquide | Pompe à diaphragme, débit maximum : 750 cm³/min |
| Matériau de la pompe d’alimentation en liquide | Polypropylène |
| Cellule de flux | Verre de quartz |
| Alimentation électrique requise | AC 100 V ±10 %, 2 A, 50/60 Hz |
| Dimensions et poids | Environ L390 × P520 × H430 mm, environ 18 kg |
| Environnement de fonctionnement | Température : 10 à 30 °C, Humidité : 20 à 80 % (sans condensation) |
Note 4 : Câble USB (2 m) fourni en standard.
SALD-BC75
Cellule pour mesures discontinues (Batch Cell)
| Matériau de la cellule | Verre de quartz |
| Volume de liquide requis | Environ 5 cm³ |
| Mécanisme d’agitation | Mouvement de haut en bas de la pale |
| Dimensions et poids | Environ L100 × P120 × H140 mm, environ 0,8 kg |
| Environnement de fonctionnement | Température : 10 à 30 °C, Humidité : 20 à 80 % (sans condensation) |
SALD-HC75
Système de mesure d’échantillons à haute concentration
| Matériau de la cellule | Verre borosilicaté |
| Volume de liquide requis | Environ 0,15 cm³ |
| Dimensions et poids | Environ L20 × P100 × H9 mm, environ 0,2 kg |
| Environnement de fonctionnement | Température : 10 à 30 °C, Humidité : 20 à 80 % (sans condensation) |
WingSALD II
Fonctions de mesure et d’affichage des données
| Mesure de la distribution granulométrique | Permet des mesures à l’aide de la fonction d’assistant de mesure (processus interactif basé sur SOP) ou en mode manuel. |
| Calcul automatique de l’indice de réfraction | Calcul automatique par la méthode de reproduction de la distribution d’intensité lumineuse (LDR) basée sur le nom de la substance ou une plage spécifiée. |
| Affichage en temps réel | Affichage simultané de la distribution granulométrique et de la distribution d’intensité lumineuse. |
| Recalcul de la distribution granulométrique | Calcul par lots de jusqu’à 200 données ou calcul individuel. |
| Affichage des données de distribution granulométrique | Graphique superposé de jusqu’à 200 données ou graphique individuel. |
| Affichage de la distribution d’intensité lumineuse | Graphique superposé de jusqu’à 200 données ou graphique individuel. |
| Diagnostics/Ajustements | Fonctions d’autodiagnostic. |
| Traitement statistique des données | Jusqu’à 200 données (graphique superposé de jusqu’à 200 données). |
| Analyse en série temporelle | Jusqu’à 200 données. |
| Graphique en 3 dimensions | Jusqu’à 200 données. |
| Transfert de données via le presse-papiers | Sortie d’image, sortie texte. |
| Tri des données | Tri par nom de fichier, ID d’échantillon, numéro d’échantillon ou indice de réfraction. |
Note 5 : La méthode de reproduction de la distribution d’intensité lumineuse (LDR) calcule l’indice de réfraction à partir de la conformité entre le modèle de distribution d’intensité lumineuse mesuré et les données de distribution d’intensité lumineuse reproduites (calculées) à partir des données de distribution granulométrique. LDR est une méthode propriétaire développée par Shimadzu. Deux articles ont été publiés sur cette méthode. Elle est parfois appelée la “Méthode Kinoshita” lors de conférences académiques.
WingSALD II
Conditions de Sortie
| Distribution de la Taille des Particules (μm) Nombre de Divisions | Fixé à 51 / 101 divisions / Optionnel (peut être défini par l’utilisateur) 51 divisions * 10 tableaux |
| Distribution de la Masse des Particules (%) Nombre de Divisions | Fixé à 51 divisions, Optionnel (peut être défini par l’utilisateur) 51 divisions * 10 tableaux |
| Dimension de la Quantité de Particules | Comptage, longueur, surface ou volume |
| Expression de la Distribution Cumulative | Sous-tamisé, sur-tamisé |
| Expression de la Fréquence des Données | q, q / Δ×, q / Δlog× |
| Niveau de Lissage | 10 niveaux |
| Ajustement de la Fonction de Distribution | Distribution de Rosin-Rammler, distribution logarithmique gaussienne |
| Déplacement des Données | ±10 niveaux |
| Fonctions de Rapport | Sortie par lot possible en sélectionnant des données uniques, des superpositions de données, des données statistiques, des données chronologiques ou des données 3D |
WingSALD II
Analyse des Données
| Évaluation de l’Angle de Diffusion | Graphique de superposition jusqu’à 200 données ou graphique de données individuelles |
| Fonction de Conversion des Données | Émulation des données de distribution des particules par d’autres instruments ou principes de mesure |
| Fonction de Simulation de Mélange | Jusqu’à 6 points |
| Fonction de Connexion des Données | Connexion de 2 ensembles de données |
| Fonction de Mesures Continues | Intervalle de mesure : minimum 1 s, Sauvegarde jusqu’à 200 points de données |
SALD-7500nano
Unité de Mesure
| Plage de Mesure | 7 nm à 800 µm |
| Source Lumineuse | Laser semi-conducteur violet (longueur d’onde de 405 nm) |
| Éléments de Détection | 84 éléments |
| Options | Cellule par lot, échantillonneur multifonction, système de mesure à haute concentration |
